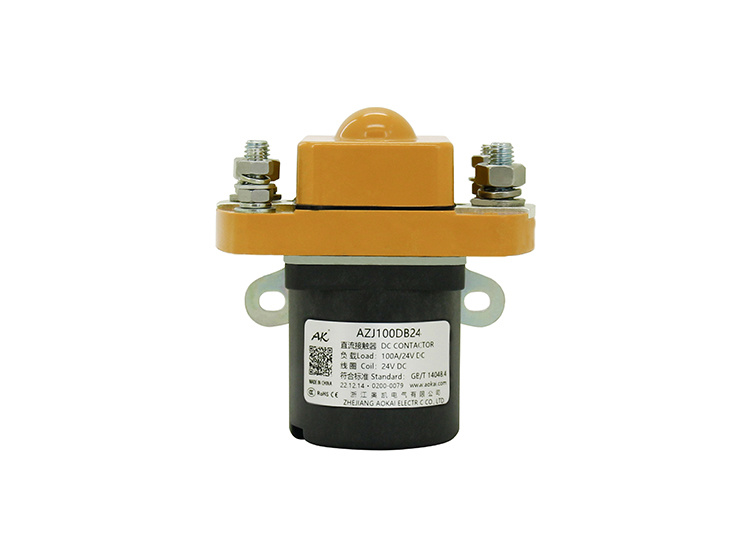

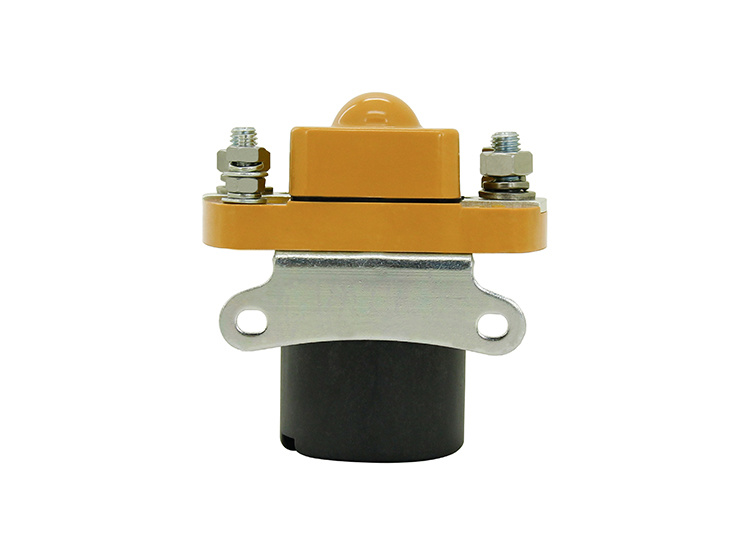

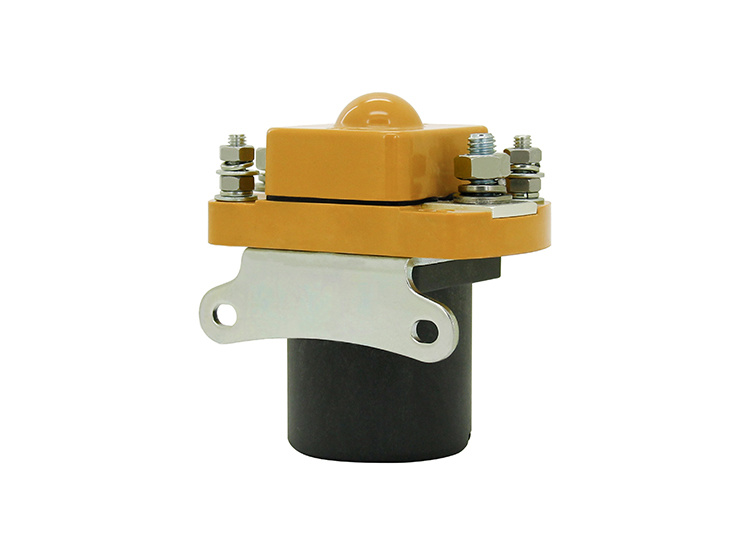

AZJ100DB

特性
1、持續100A負載;
2、具有一組常閉觸點形式;
3、線圈功耗≤6W;
4、絕緣電阻達100MQ(1000VDC),觸點與線圈間耐壓3.5kV;
5.、IP防護等級:IP50;
6、符合IEC 60664-1,GB/T14048.1和GB/T14048.4要求;
7、符合RoHs (2015/863/EU)，REACH (1907/006/EC) 要求;
8、安規認證: CE.CCC. RoHS.

關鍵詞： AZJ100DB

產品分類：

AZJ100-D

在線留言

PDF下載

產品詳細

性能參數（at23℃）


觸點形式	1B(1NC)	吸合電壓		≤70%Us

接觸電阻	≤0.5mΩ	釋放電壓		5%-40%Us

接觸壓降	≤80mV(at100A)	觸點彈跳時間		≤5ms

過載電流	≤7le,≯1s	吸合時間		≤30ms

溫度	-40℃~85℃	釋放時間		≤30ms

負載端引出端型式	M6外螺紋	介質耐壓	主觸點間	50Hz/60Hz1500VAC/1min

振動	3.5g,10~200Hz,1/2正弦波（通電）		主觸點與線圈間	50Hz/60Hz1500VAC/1min

濕度	5％~95％RH	絕緣電阻	初始狀態	100MΩ1min

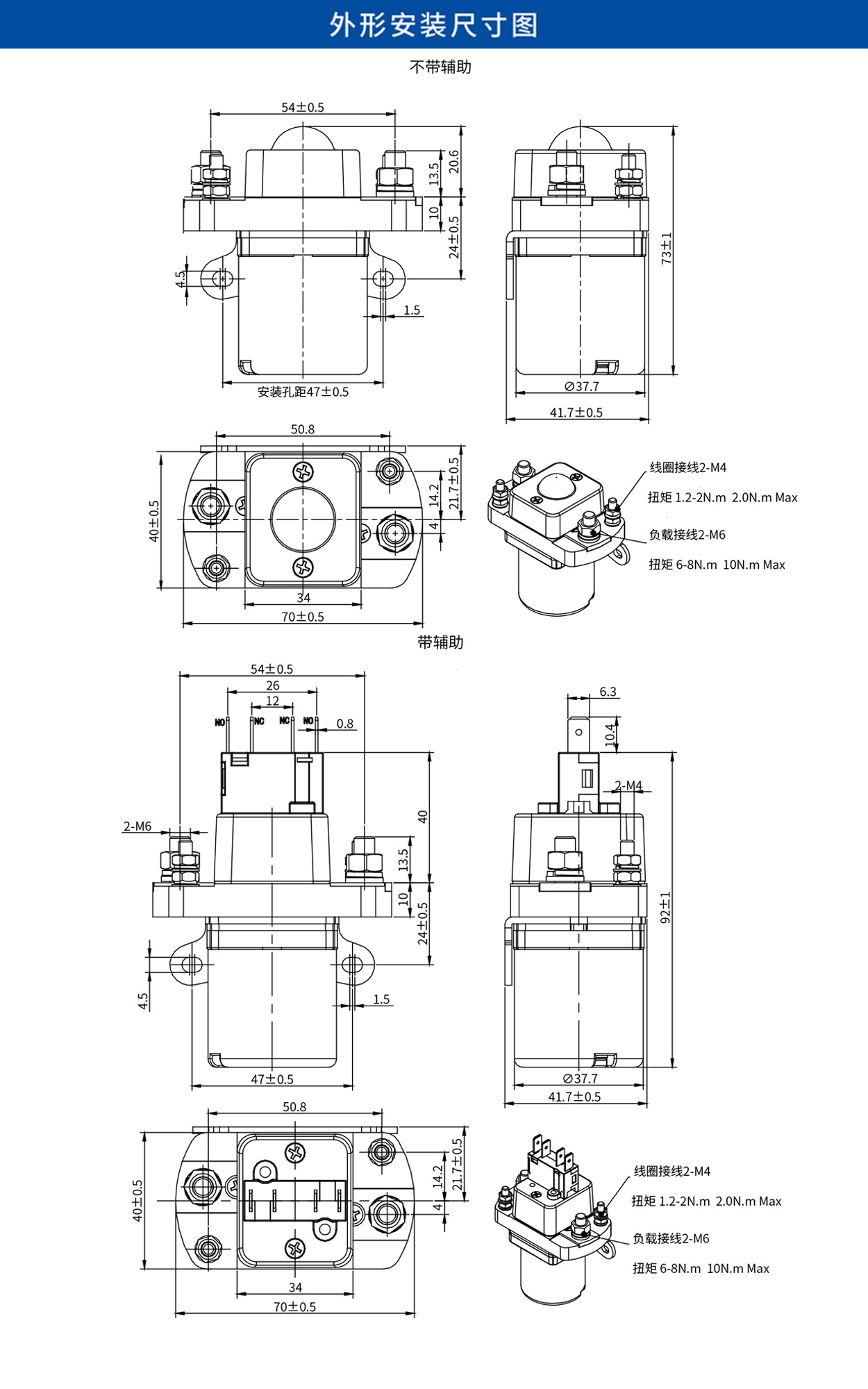

外形尺寸	70x42x73mm		電壽命后	50MΩ1min

工作制式	長時	沖擊	穩定性	2.5g（通電）

帶載耐久(阻性)	≥20000次		強度	5g

負載接線力矩	6-8N.m	機械耐久	≥100000次

/	/	線圈接線力矩	1.2-2.0N.m

線圈電壓	吸合電壓	釋放電壓	線圈電阻		啟動功率	保持功耗
			線圈電阻
			啟動	保持
12V	≤70%Us	5%-40%Us	1.4Ω±10%	24Ω±10%	100W±10%（＜100ms）	6W±10%
24V	≤70%Us	5%-40%Us	5.5Ω±10%	94.5Ω±10%	100W±10%（＜100ms）	6W±10%
36V	≤70%Us	5%-40%Us	13Ω±10%	216Ω±10%	100W±10%（＜100ms）	6W±10%
48V	≤70%Us	5%-40%Us	23Ω±10%	384Ω±10%	100W±10%（＜100ms）	6W±10%
60V	≤70%Us	5%-40%Us	36Ω±10%	600Ω±10%	100W±10%（＜100ms）	6W±10%
72V	≤70%Us	5%-40%Us	52Ω±10%	864Ω±10%	100W±10%（＜100ms）	6W±10%
